工作原理
油管的损伤以内外表面腐蚀、疲劳裂纹和内表面偏磨为主，其缺陷纵横交叉。
采用励磁方法分别对横向缺陷（如腐蚀、裂纹等）和纵向缺陷（偏磨）添加轴向与周向的恒定的磁场，并磁化油管钻杆饱和，
其缺陷引发磁场扰动，产生漏磁场，同时引发磁路内磁通变化，应用磁敏元件获得磁场的畸变，通过软件分析，判断缺陷的大小和位置。
主要特点
高强永久磁钢励磁，综合漏磁和磁通变化原理，实现裂纹、锈蚀、杆状磨损综合检测；
聚磁原理，利用陈列广角霍尔元件实现无漏检； 传感器内导套浮动定心，采集信号稳定；
计算机化的定量数据处理系统，实现缺陷的精确分类，避免漏检和误判； 操作简单，十分钟就能上手。
性能参数
(1)检测速度：15-30m/min；(2)探头位置分辨精度：20mm；(3)横向裂纹检测灵敏度：0.3mm深30mm长；(4)纵向裂纹检测灵敏度：0.5mm深100mm长；(5)孔洞检测灵敏度：1.6mm通孔；(6)截面积测量精度：4％；(7)传感器盲区：<30mm；误报警率：0.5%；(8)退磁后管中剩磁强度：2
Oe；(9)主要指标达到和超过API-SPET5A标准、 GB/T12606-1999标准要求。

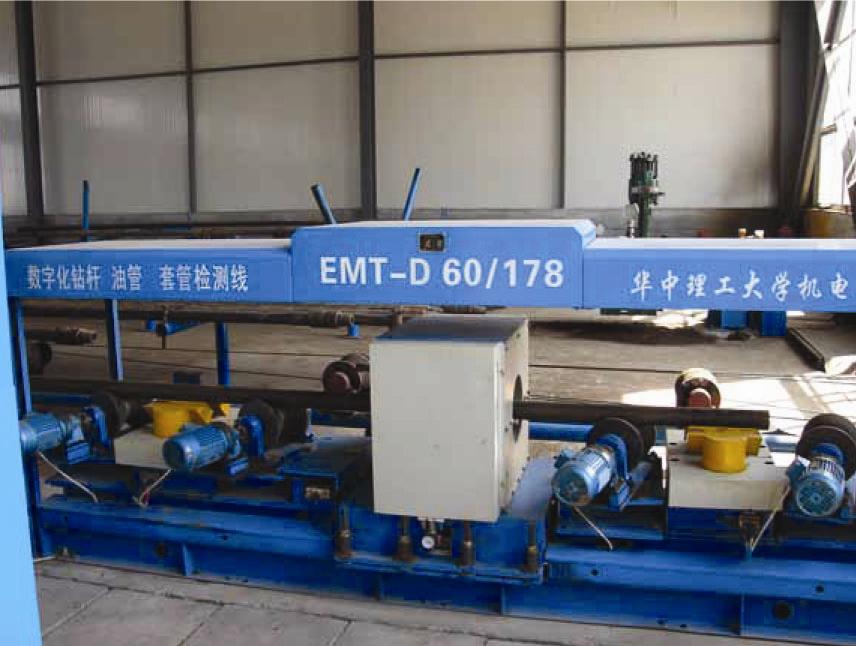

系统组成
检测单元二套、检测传送及上下料系统操作台、PLC控制及传感系统、信号采集处理系统。 |
