MTC磁传感器(包括距离定位器) |
一组 |
MRC实时报警器 |
一块 |
信号连接线 |
一根 |
RS232传输线(或USB
to RS232转换线)
|
一根 |
MTCwindows专用软件包 |
一套 |
计算机 |
一台 |

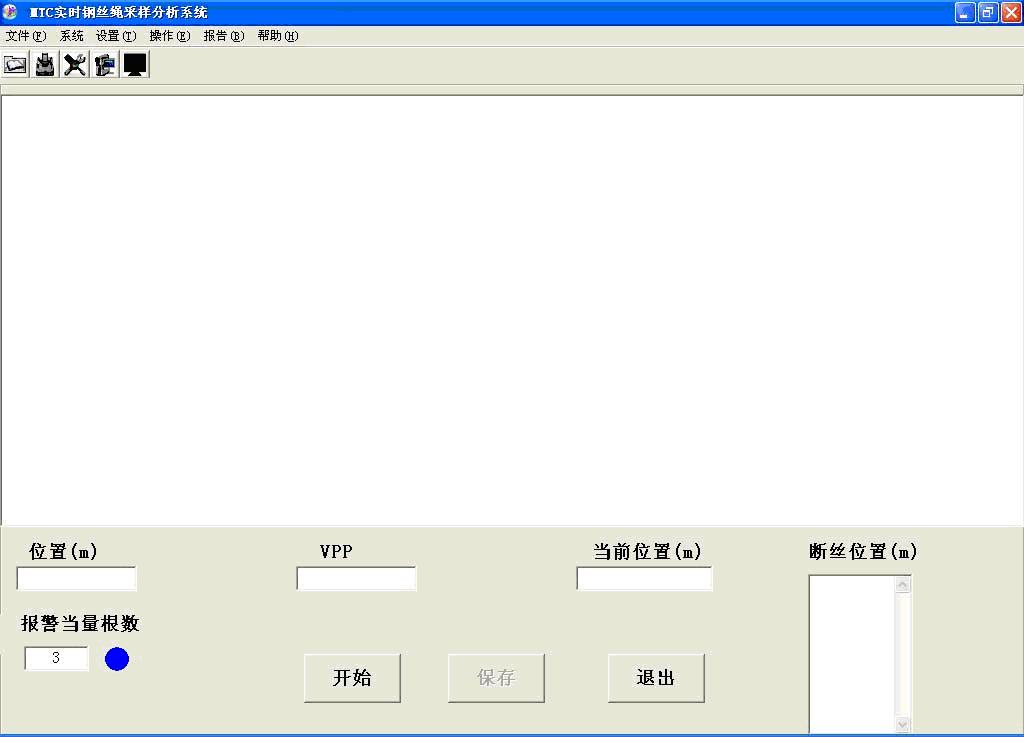

采样主窗口图

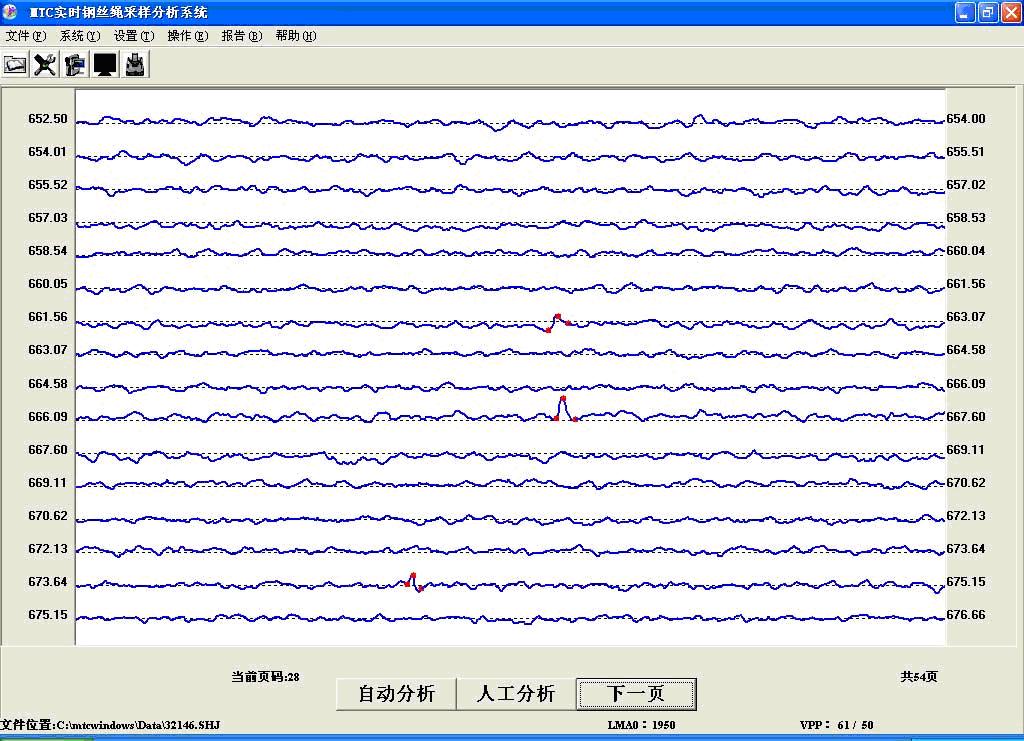

分析界面
MTCwindows系统
钢丝绳电脑探伤仪的MTCwindows系统是在MTC/GB系统的更新换代产品,基于DOS软件的理论和实时显示并报警的指导思想,运用Visual Basic6.0的编程语言基础上,进行编写而成。
本系统硬件部分是应用国内外先进的MTC磁传感器与自主研发的采集模块相结合,通过RS232(或USB)总线驱动,直接将数据存储到计算机中。
本系统软件部分是在小波变换分析的基础上,运用Visual Basic6.0的编程语言基础上,进行编写而成。以达到数据采集与控制、数据分析、数据显示与数据存储等功能。在DOS软件功能上增加了可视化的特性;并借助其特有的动态连续跟踪方式,可以连续、动态地观察数据信号及其变化情况,并实时显示所得的结果和发出报警信号;软件增加了自动评估功能;在局部缺陷显示上增加了断面与总断面积的百分比;软件与Windows完全兼容,适合于使用者的惯性操作,利用Word文档格式生成检测报告。
本系统软件另可兼容MTC钢丝绳电脑探伤仪的DOS软件采集的数据格式,并能对其进行分析处理。
MTCwindows系统作为一个独立的运行程序和安全检测系统,能便捷地适用于各种现代的计算机,完成一系列的检测程序
。
MRC实时报警器
MRC实时报警器是一个便携式多功能数据采集器,通过RS232传输线将转换的数据信号传输并存储到计算机中,同时利用计算机的CPU的强大功能在线实时处理分析,根据预先设置的当量阈值发出实时报警信号。其中内有一组给MTC传感器供电的锂电池组,输出为5V。另有充电口可供充电和电源开关。
|
